Поворотные опоры консольного крана
Поворотные опоры консольных кранов представляют собой важнейшие конструктивные элементы, обеспечивающие вращательное движение стрелы крана относительно основания. Эти узлы отвечают за передачу нагрузок от поворотной части крана к неподвижной раме или фундаменту, гарантируя стабильность и безопасность работы оборудования.
Функции поворотных опор
Основные функции поворотных опор включают:
Передача крутящего момента:
Опоры передают крутящий момент от двигателя поворота к стреле крана, обеспечивая возможность вращения стрелы вокруг вертикальной оси.
Распределение нагрузок:
Они принимают на себя вес стрелы, груза и возникающих динамических сил, равномерно распределяя их по всей площади контакта с основанием.
Обеспечение плавного вращения: Высококачественные подшипники и уплотнения обеспечивают плавное и бесшумное вращение стрелы, минимизируя износ деталей.
Герметизация:
Уплотнения защищают внутренние компоненты от попадания пыли, влаги и грязи, продлевая срок службы механизма.
Конструкция поворотных опор
Типичная конструкция поворотной опоры включает следующие основные компоненты:
- Подшипник качения:Центральный элемент опоры, состоящий из внутреннего и внешнего колец с установленными между ними телами качения (шариками или роликами). Подшипник обеспечивает свободное вращение стрелы.
- Уплотнения: Специальные резинометаллические или полимерные кольца, герметизирующие пространство между подвижной и неподвижной частями опоры, защищая подшипник от внешних воздействий.
- Защитный кожух: Металлический корпус, закрывающий подшипник и уплотнения, предохраняющий их от повреждений и загрязнений.
- Болтовое соединение: Крепление поворотной опоры к раме крана осуществляется посредством высокопрочных болтов, обеспечивающих надежную фиксацию и равномерное распределение нагрузки.
Разновидности поворотных опор
Существует несколько типов поворотных опор, различающихся конструкцией и назначением:
- Однорядные радиально-упорные шарикоподшипники: Применяются в маломощных кранах с небольшой нагрузкой.
- Многорядные роликоподшипники: Используются в средних и тяжелых кранах, выдерживающих значительные осевые и радиальные нагрузки.
- Планетарные механизмы поворота: Сложные системы, включающие несколько рядов подшипников и планетарную передачу, применяемые в особо мощных кранах.
Требования к материалам и качеству изготовления
Материалы, используемые для изготовления поворотных опор, должны обладать высокими прочностными характеристиками, износостойкостью и устойчивостью к коррозии. Чаще всего применяют легированную сталь, прошедшую термическую обработку для повышения твердости и прочности.
Качество изготовления поворотных опор играет решающую роль в надежности и долговечности поворотных опор. Важно обеспечить точную посадку подшипника, правильное расположение уплотнений и высокое качество обработки поверхностей сопряжения.
Правильный выбор и установка поворотных опор являются залогом безопасной и эффективной работы консольного крана. Современные технологии позволяют создавать надежные и долговечные опоры, способные выдерживать высокие нагрузки и обеспечивать стабильное функционирование оборудования в течение длительного срока службы.
Какие требования предъявляются к материалам опор для консольных кранов
Требования к материалам опор для консольных кранов определяются необходимостью обеспечить прочность, долговечность и надежность конструкции. Рассмотрим ключевые аспекты, которым должны удовлетворять материалы опор:
1. Прочность
Высокий предел прочности: поворотные опоры должны выдерживать значительные статические и динамические нагрузки, возникающие при подъеме и перемещении грузов.
Устойчивость к усталости металла: материал должен сохранять свои свойства при многократных циклических нагрузках, характерных для работы крана.
2. Жесткость
Минимальная деформация: Опоры должны обеспечивать минимальное отклонение от вертикали под нагрузкой, чтобы избежать перекосов и потери устойчивости.
Жесткость на изгиб и кручение: Высокая жесткость необходима для предотвращения деформации конструкции при воздействии боковых нагрузок.
3. Устойчивость к коррозии
Коррозионная стойкость: Для увеличения срока службы материала важно выбирать сплавы с повышенной устойчивостью к атмосферным воздействиям и агрессивным средам.
Защитные покрытия: Дополнительная защита поверхности (например, цинкование, покраска) повышает сопротивляемость коррозии.
4. Теплопроводность
Низкая теплопроводность: Важно минимизировать передачу тепла между различными частями конструкции, особенно в условиях экстремальных температур.
5. Обрабатываемость
Удобство механической обработки: Возможность легко обрабатывать материал позволяет изготавливать сложные формы и соединения.
Свариваемость: Хорошая свариваемость важна для надежного соединения деталей конструкции.
6. Экономическая эффективность
Соотношение цена/качества: Выбор материала должен учитывать баланс между стоимостью и эксплуатационными характеристиками.
Долговечность: Долговечные материалы снижают затраты на ремонт и замену конструкций.
Примеры материалов, используемых для опор консольных кранов:
Сталь: Широко применяется благодаря высокой прочности, жесткости и доступности различных марок.
Легированная сталь: Добавление легирующих элементов улучшает механические свойства и коррозионную стойкость.
Высокопрочные алюминиевые сплавы: Используются в случаях, когда важен малый вес конструкции.
Таким образом, выбор материала для опор консольных кранов требует комплексного подхода, учитывающего специфику условий эксплуатации и технические характеристики самого крана.

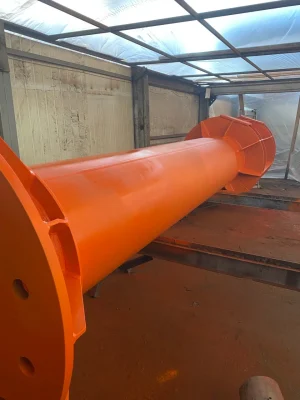

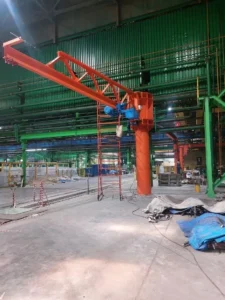

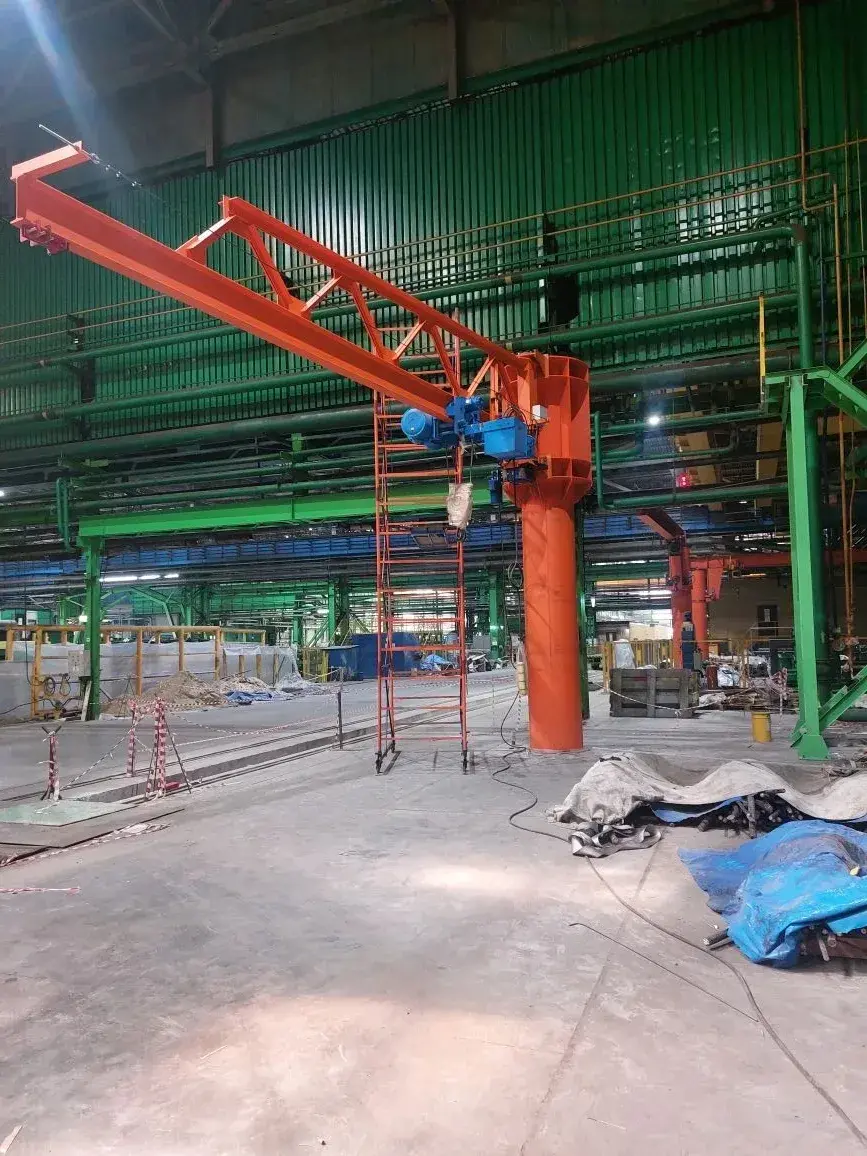

На производственных площадях нашего предприятия в городе Выкса Нижегородской области успешно завершен процесс изготовления поворотной опоры консольного крана для нужд АО «Выксунский металлургический завод» !

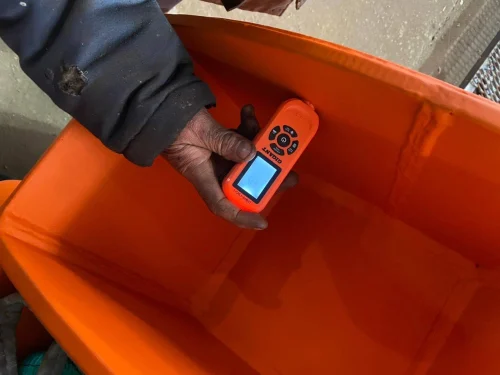

Специалистами нашего Выксунского производственного участка постоянно и внимательно осуществляется контроль качества изготовления металлоконструкций и их покраски различными электронными приборами !
