Описание опор связи
Опоры связи – это специализированные инженерные сооружения, используемые для размещения телекоммуникационного оборудования, антенн и кабелей. Они служат основой для передачи сигналов мобильной связи, радио, телевидения и интернета. Конструкция и характеристики опор зависят от назначения, места расположения и климатических условий.
Основные компоненты опор связи
1. Ствол:
* Основной конструктивный элемент опоры, обеспечивающий поддержку всего оборудования.
* Материал: обычно стальная труба или решетка, реже железобетон или композитные материалы.
* Высота варьируется от нескольких метров до десятков метров, в зависимости от зоны покрытия и рельефа местности.
2. Антенная площадка/мачтовая головка:
* Верхняя часть опоры, предназначенная для монтажа антенных систем.
* Оснащена крепежными элементами для фиксации антенн различного типа (панельные, секторные, направленные).
3. Кабельный ввод:
* Специальное устройство для ввода силовых и сигнальных кабелей внутрь ствола.
* Защищено от влаги, пыли и механических воздействий.
4. Фундамент:
* Нижняя часть опоры, погружаемая в грунт для придания устойчивости.
* Бывает свайным, ленточным или плиточным типом фундамента.
5. Молниезащита и система заземления:
* Комплекс мер для отвода атмосферных разрядов и защиты оборудования от повреждения электрическим током.
6. Дополнительные элементы:
* Ограждения площадки обслуживания.
* Лестницы и платформы для подъема персонала.
* Светосигнальное оборудование (маяки) для обозначения высоты сооружений ночью.
Классификация опор связи
По типу конструкции:
Свободностоящие мачты:
* Самонесущие металлические башни различной конфигурации (трехгранные, четырехгранные).
* Могут достигать значительной высоты благодаря жесткости конструкции.
Решетчатые опоры:
* Имеют открытую пространственную структуру, облегчающую вес и снижающую ветровую нагрузку.
* Чаще всего изготавливаются из металлических трубчатых профилей.
Железобетонные столбы:
* Монолитные или сборные конструкции из армированного бетона.
* Простота установки и высокая прочность делают их популярными в сельской местности.
Комбинированные опоры:
* Объединяют преимущества разных технологий (например, металлическая верхняя часть и бетонный фундамент).
По назначению:
Радиорелейные линии (РРЛ):
* Высокие мачты для организации радиосвязи между удаленными объектами.
Базовые станции сотовых операторов:
* Компактные опоры для размещения антенн мобильных сетей стандарта GSM, UMTS, LTE, 5G.
Передающие центры телевещания:
* Мощные вышки высотой до сотен метров для трансляции телевизионных каналов.
Узлы спутниковой связи:
* Специализированные комплексы с параболическими антеннами большого диаметра.
Особенности проектирования и эксплуатации
Проектирование опор связи требует учета множества факторов:
* Геологические условия участка строительства.
* Климатические особенности региона (ветровые нагрузки, снегопады, гололед).
* Электромагнитная совместимость с другим оборудованием.
* Эстетическая интеграция в окружающую среду (особенно важно в городах).
Эксплуатация включает регулярные осмотры состояния конструкций, проверку надежности креплений, обслуживание электрооборудования и проведение профилактических работ.
Таким образом, опоры связи представляют собой сложный технический комплекс, играющий ключевую роль в современной инфраструктуре коммуникаций.

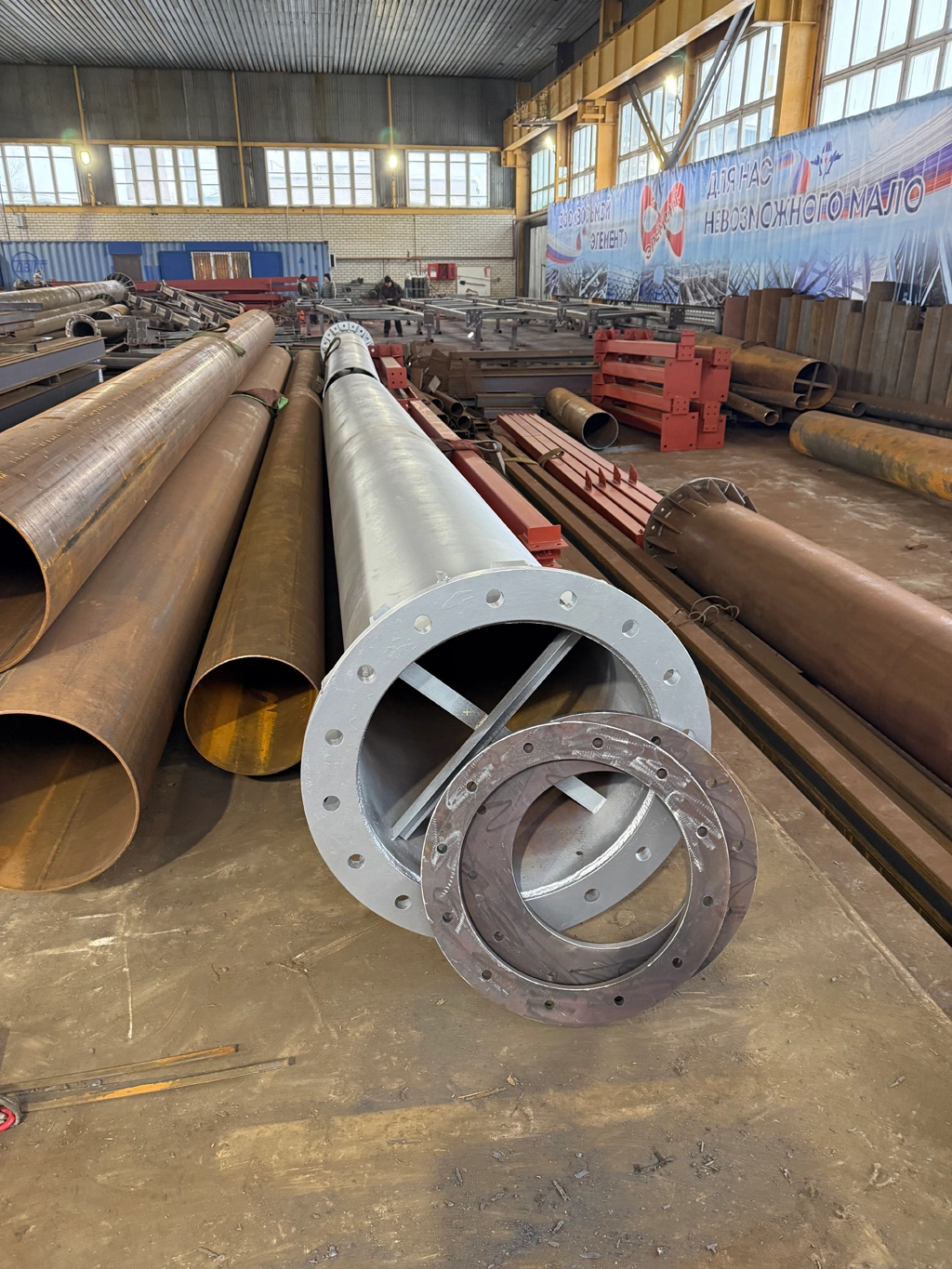

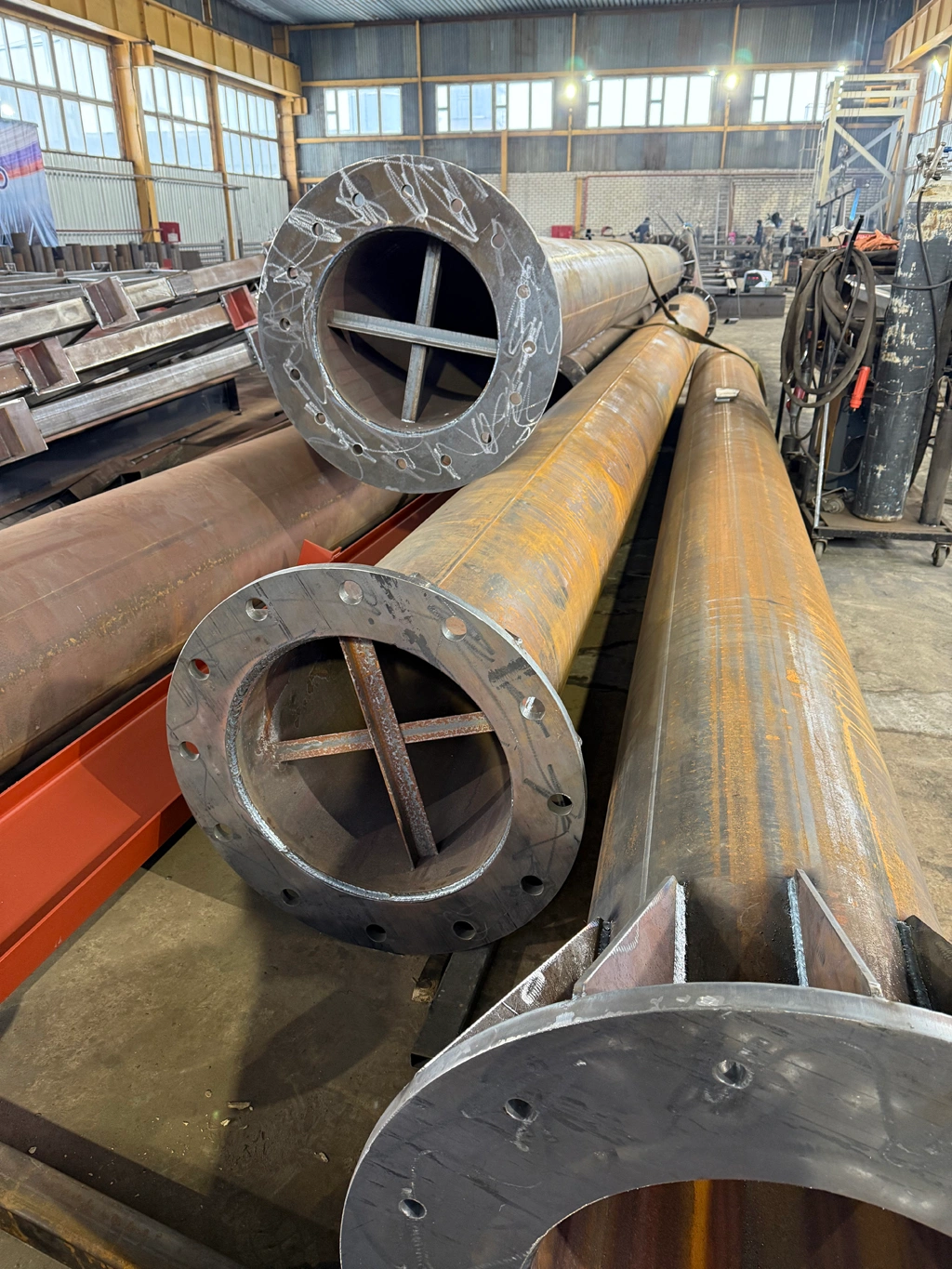

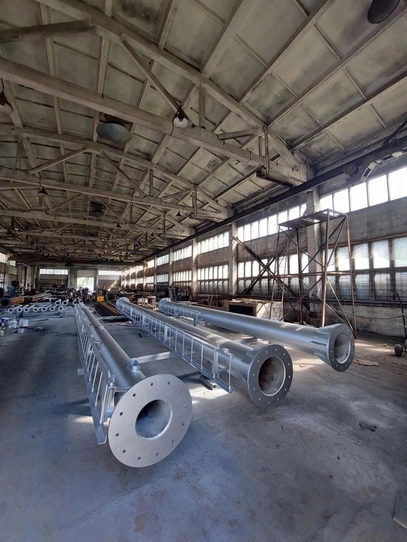

Секции опор связи Н-30 подготовленные к горячему цинкованию для нужд предприятий обеспечивающих связь и телекоммуникации!
